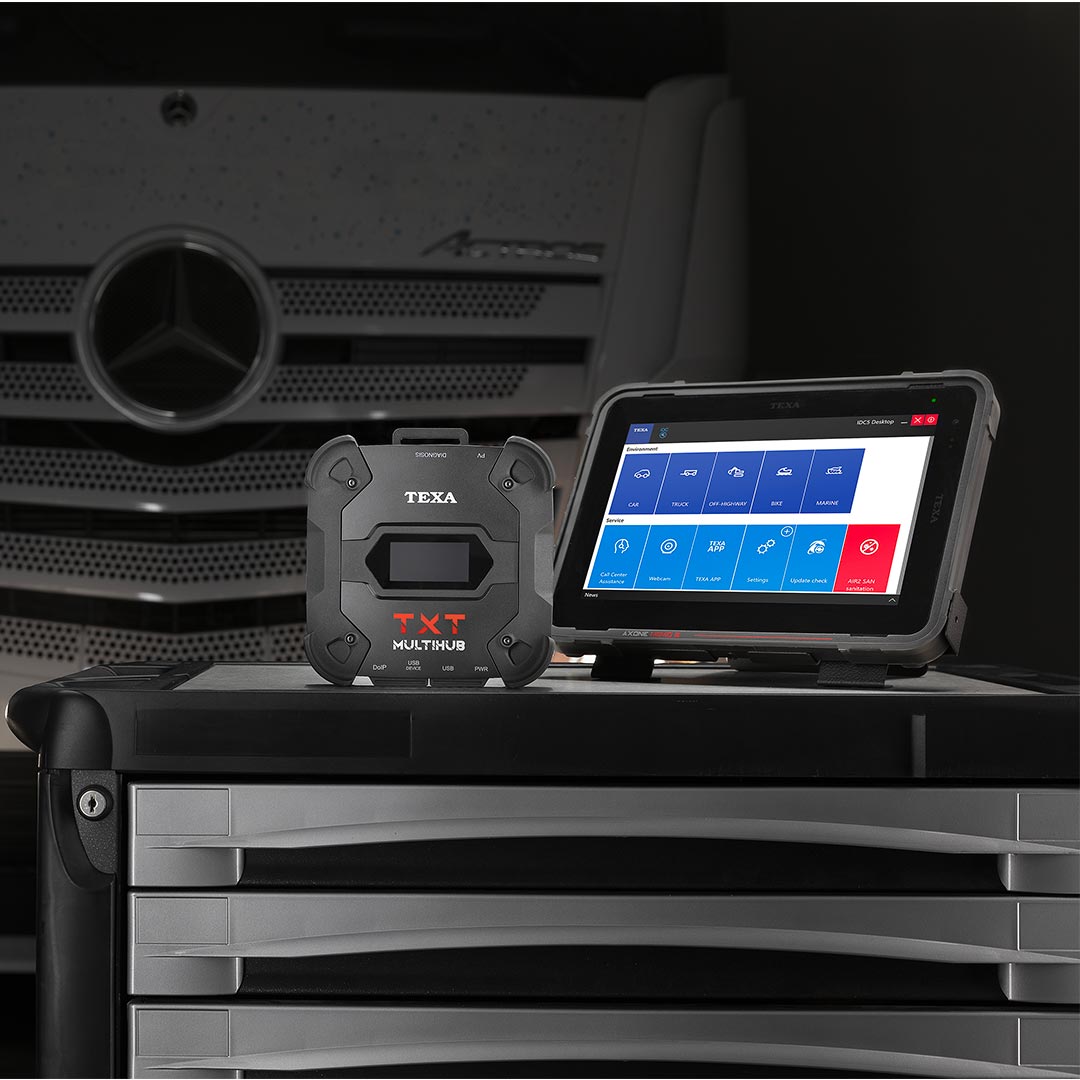

NAVIGATOR TXT MULTIHUB

TEXA tarafından çok markalı teşhis

Son yıllarda, elektronik aksamın araçlara yayılması katlanarak arttı ve çok yüksek bir karmaşıklık düzeyine ulaştı. Günümüzde onarım uzmanları, farklı teşhis protokolleri ve çoklu bağlantı modları ile farklı araç türleri üzerinde en iyi şekilde çalışabilmelidir.

Böyle bir bağlamda TEXA, bakım faaliyetlerine kolayca uyum sağlayarak her durumda hızlı ve sezgisel hale getiren son derece çok yönlü bir araç arayüzü olan TXT MULTIHUB'ı geliştirdi.

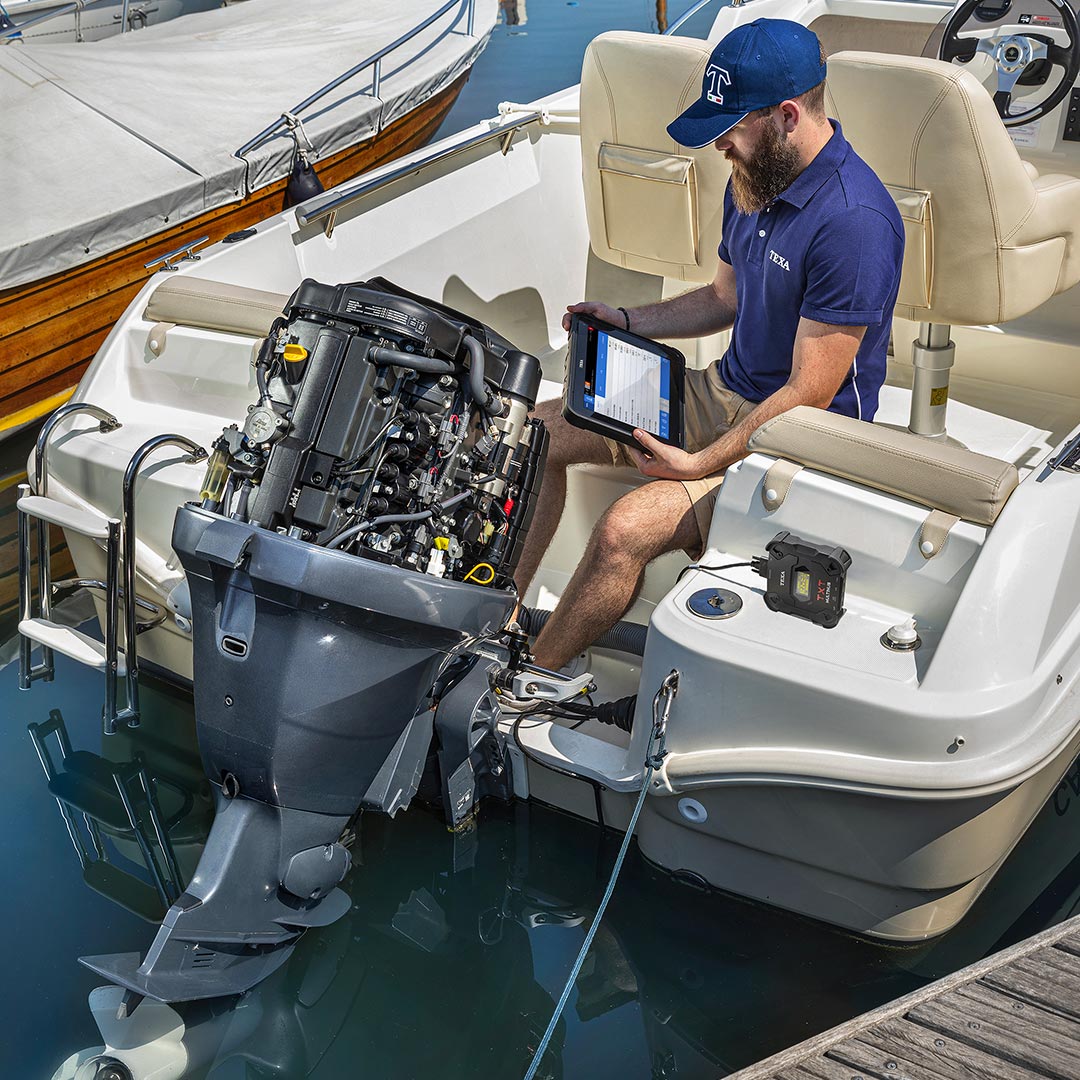

5 ortamda çalışma imkanı, yerleşik bir ekranın varlığı, IP53 sertifikalı sağlam tasarım, Linux işletim sistemi tarafından garanti edilen akıllı bir bağlantı gibi benzersiz teknik ve yapıcı özellikler açısından zengin, teknolojik olarak gelişmiş bir çözümdür. , DoIP yönetimi, Pass-Thru protokolleri ve çok daha fazlası.

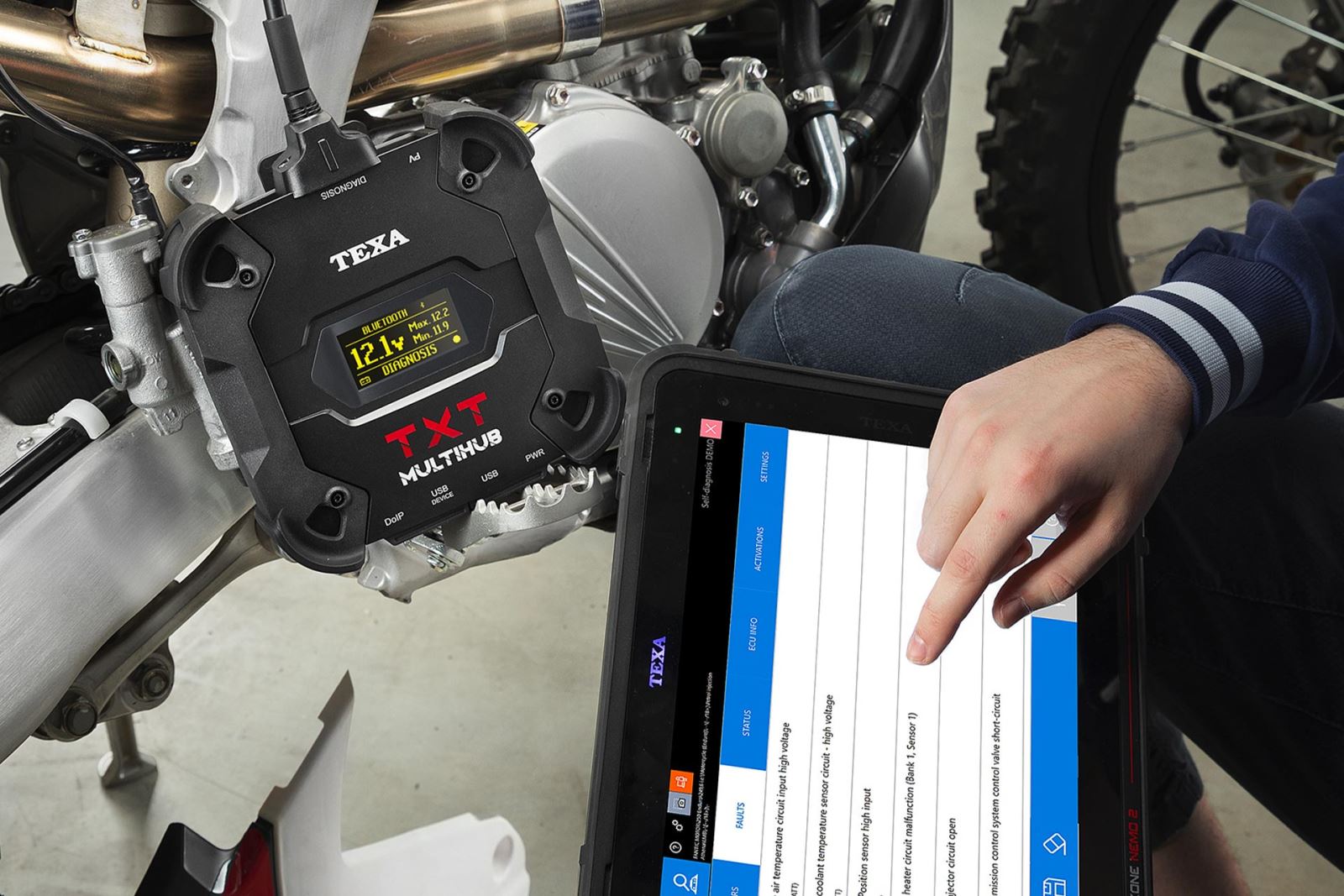

Dahili ekran sayesinde mükemmel kullanılabilirlik

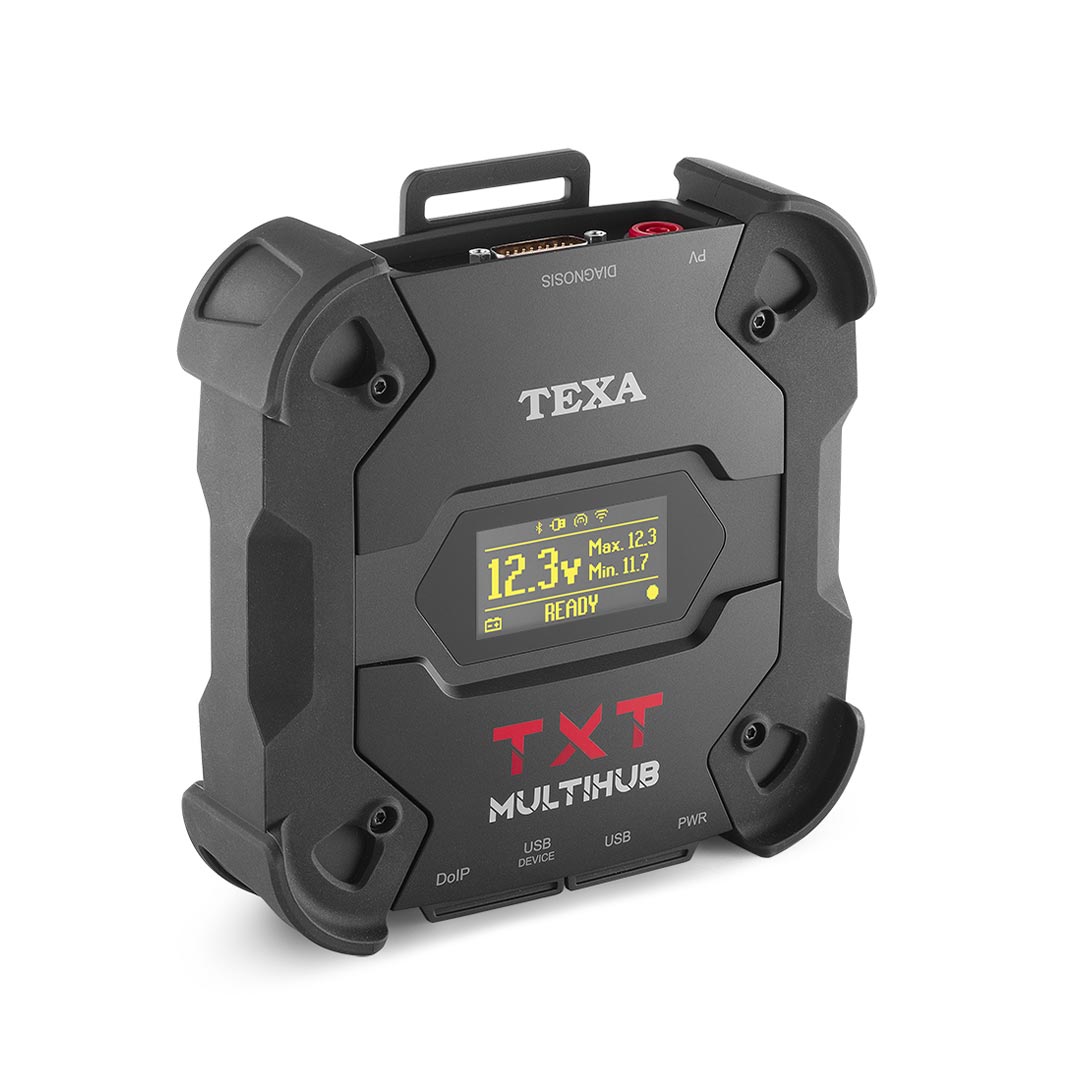

TXT MULTIHUB, harika bir kullanılabilirlik ve üç tür mesaja dayalı bilgileri görüntüleme olanağı sağlayan pratik bir arkadan aydınlatmalı ekrana sahiptir:

ekran ünitesi ile iletişim modu
akünün bağlı olduğu araçtaki şarj voltajı
standart teşhis olabilen çalışma durumu, DoIP Wi-Fi, DoIP Ethernet, Pass-Thru

Ayrıca, aracın çalışması üzerinde sürekli kontrole sahip olmanızı sağlar: teşhis işlemleri sırasında teknisyenlere ihtiyaç duydukları tüm bilgileri sağlayan 40'tan fazla mesajı yeniden üretir.

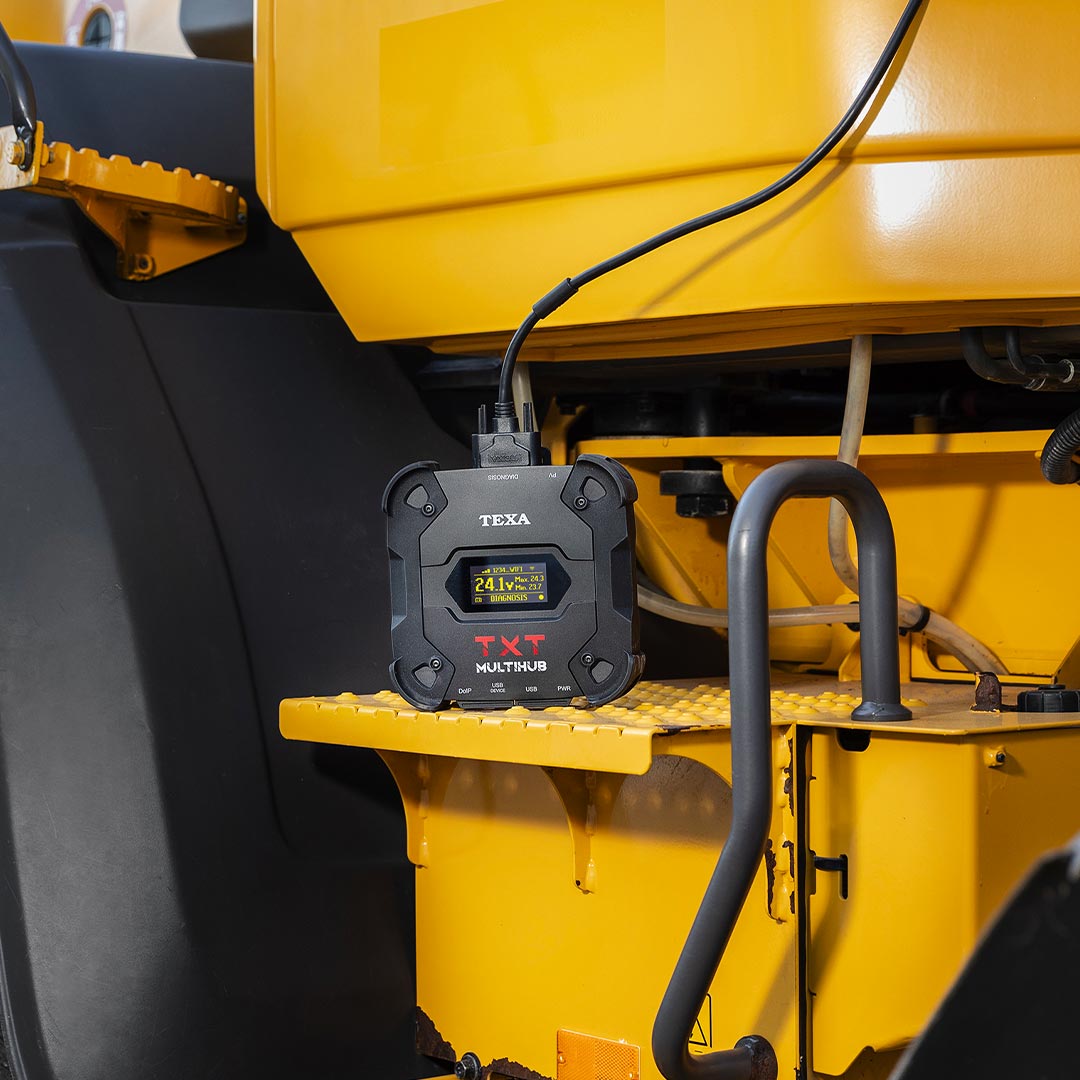

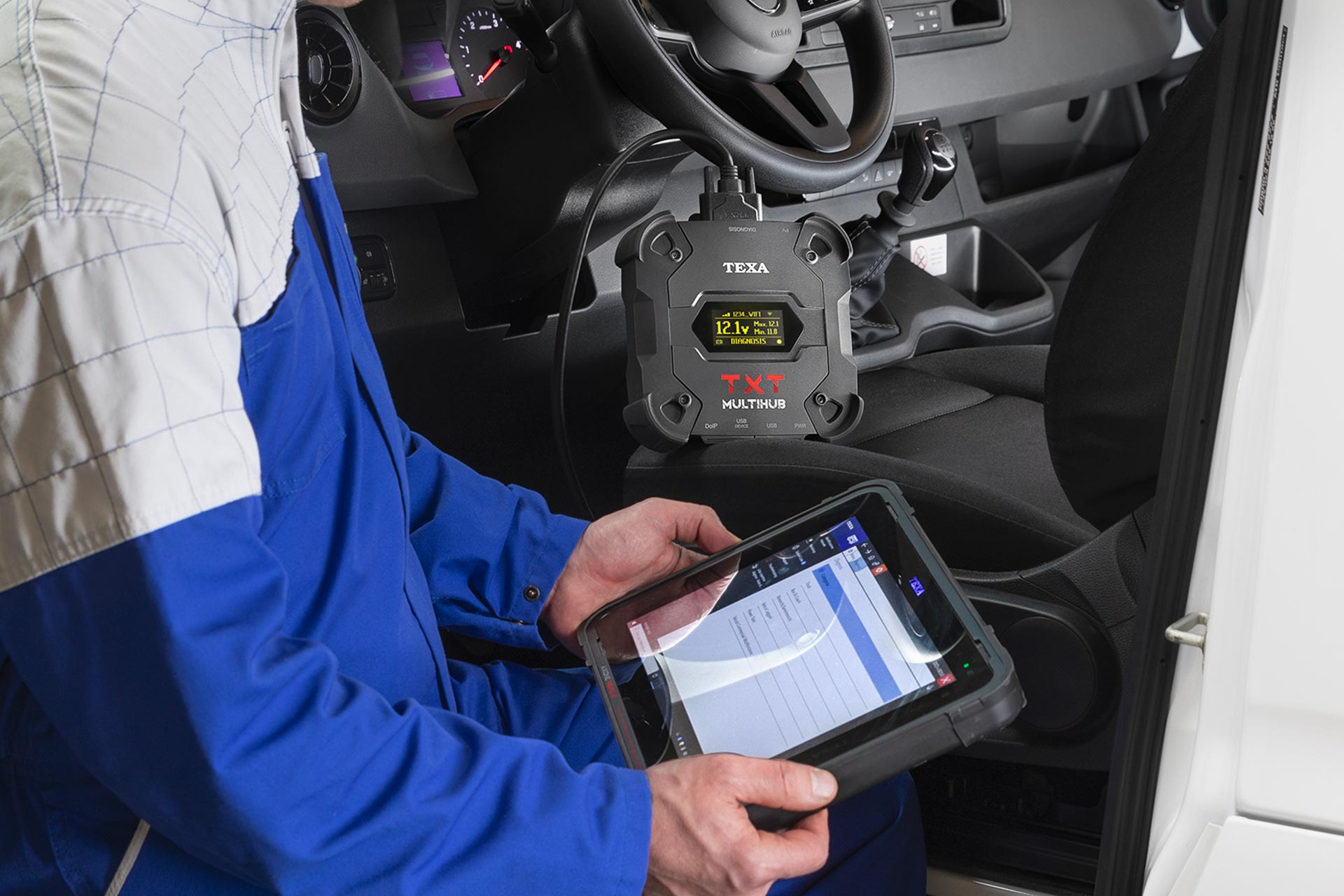

Bir bakışta akü voltajı

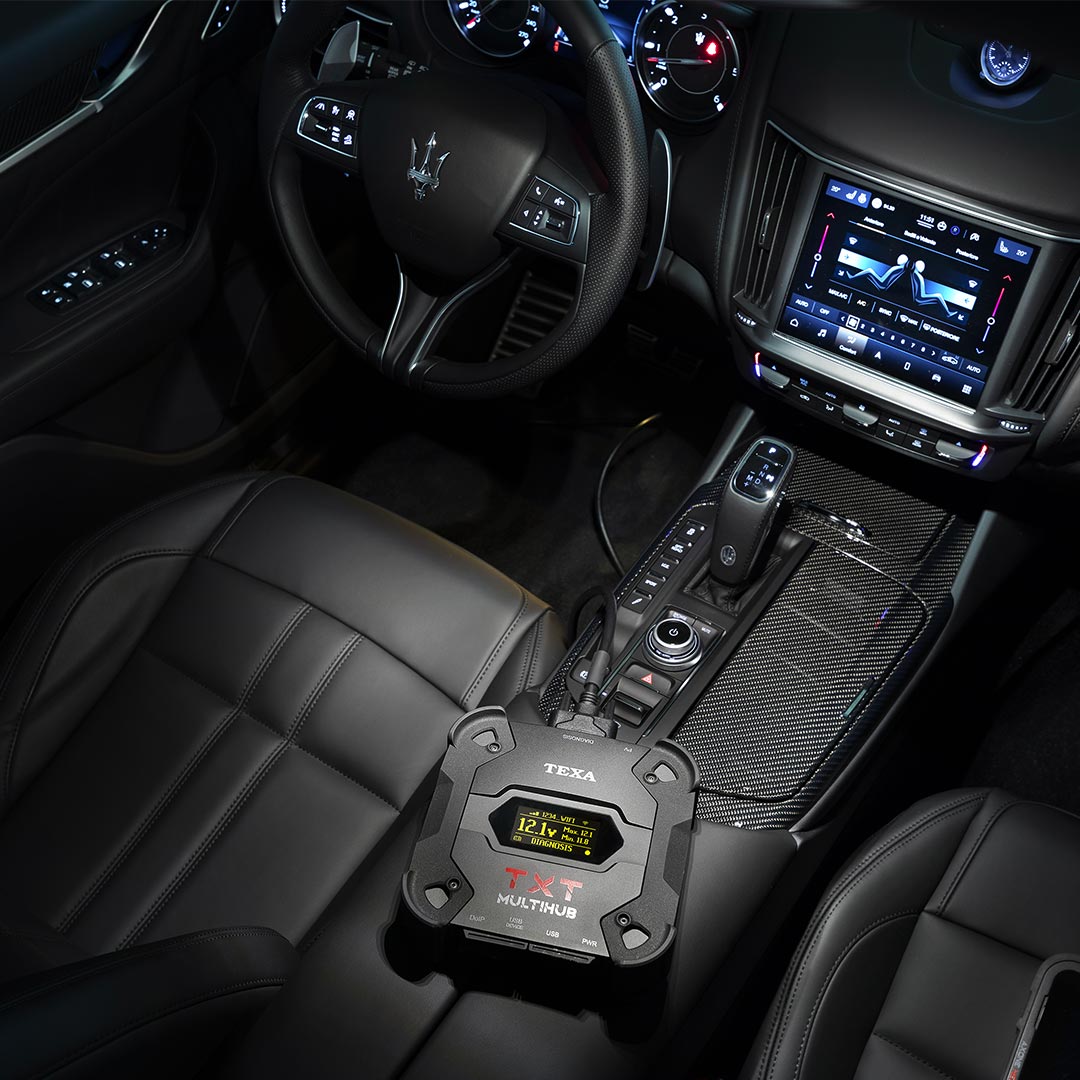

TXT MULTIHUB, bağlı olduğu araçtaki akünün voltajını gerçek zamanlı olarak ekranda gösterir. Ayarlama gibi belirli teşhis işlemlerini gerçekleştirmek için bu gereklidir.

Dahili ekran sayesinde mükemmel kullanılabilirlik

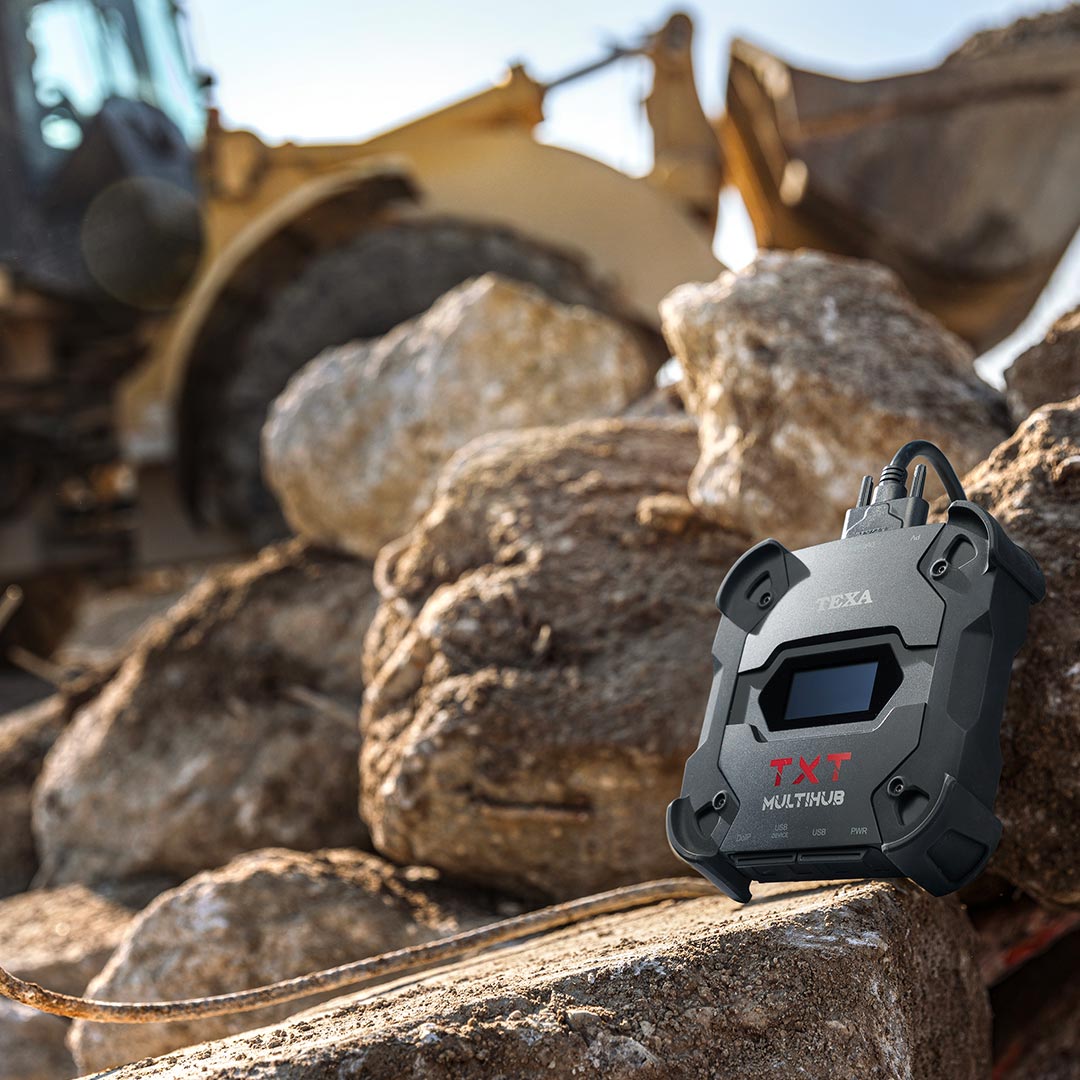

Sağlam, pratik, kullanışlı bir "sağlam alet" her durumda mükemmel

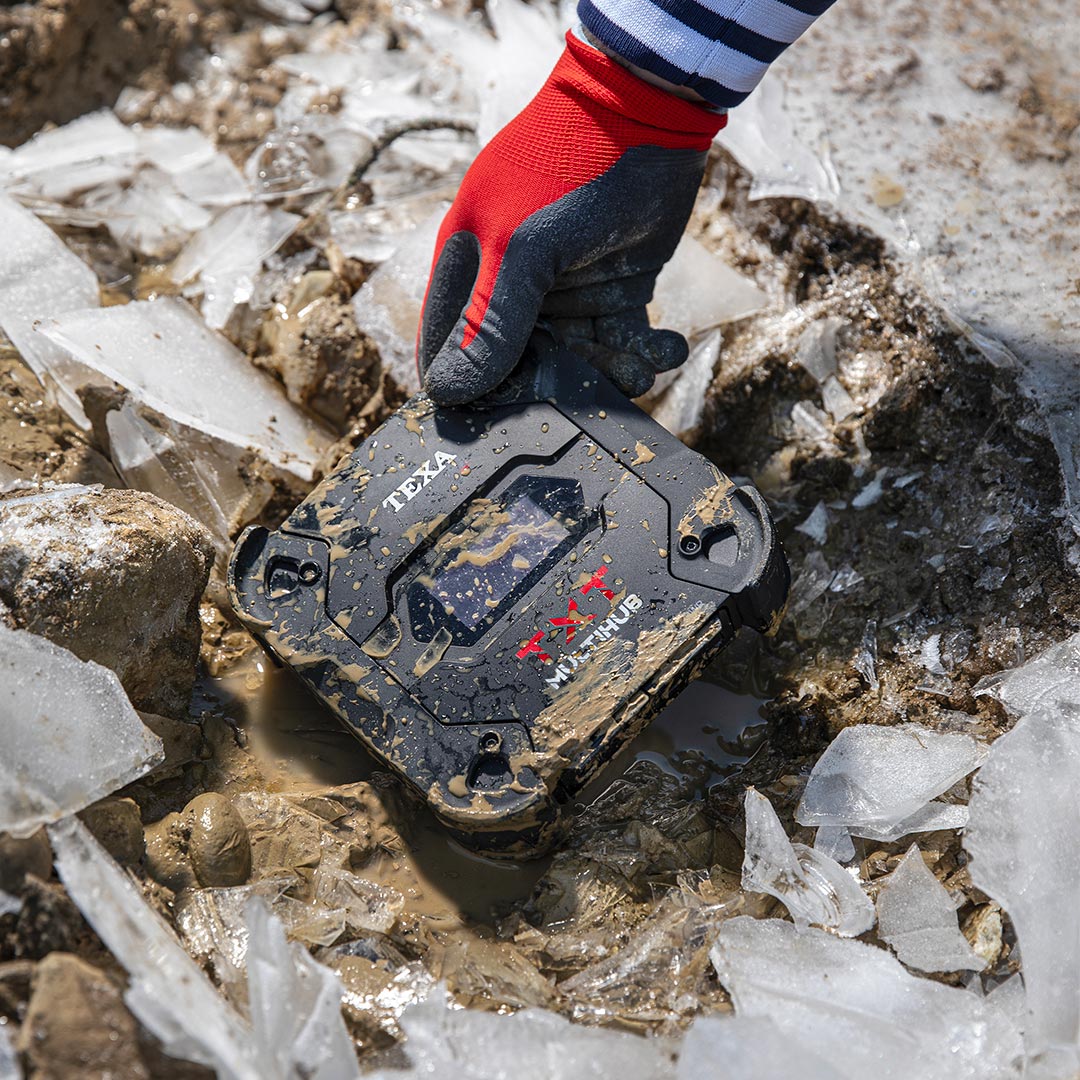

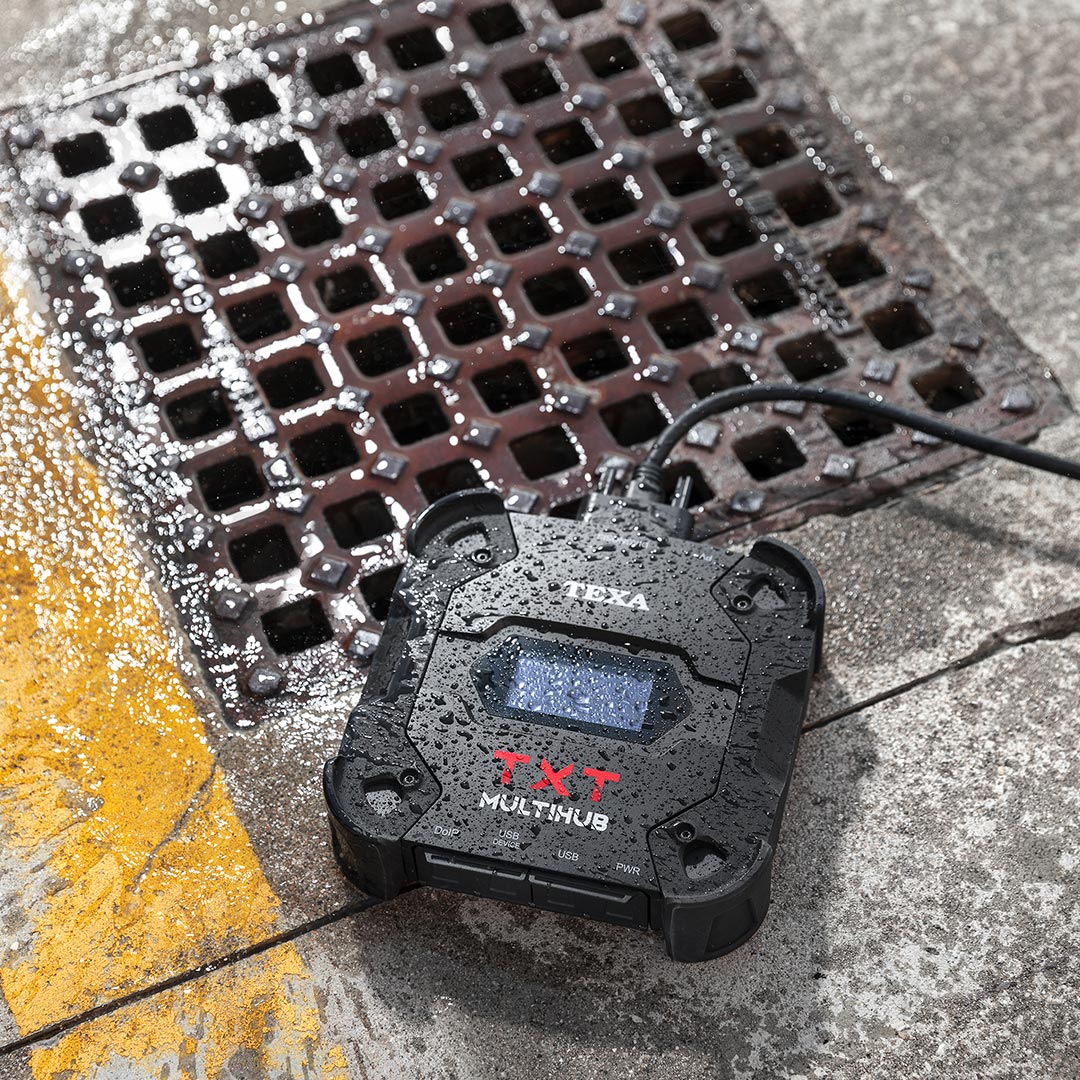

TXT MULTIHUB, darbe önleyici köşelere sahip özel güçlendirilmiş bir gövde ile donatılmıştır. Sertifikalı koruma seviyesi IP53'tür, bu nedenle su ve toz sıçramalarına karşı dayanıklıdır.

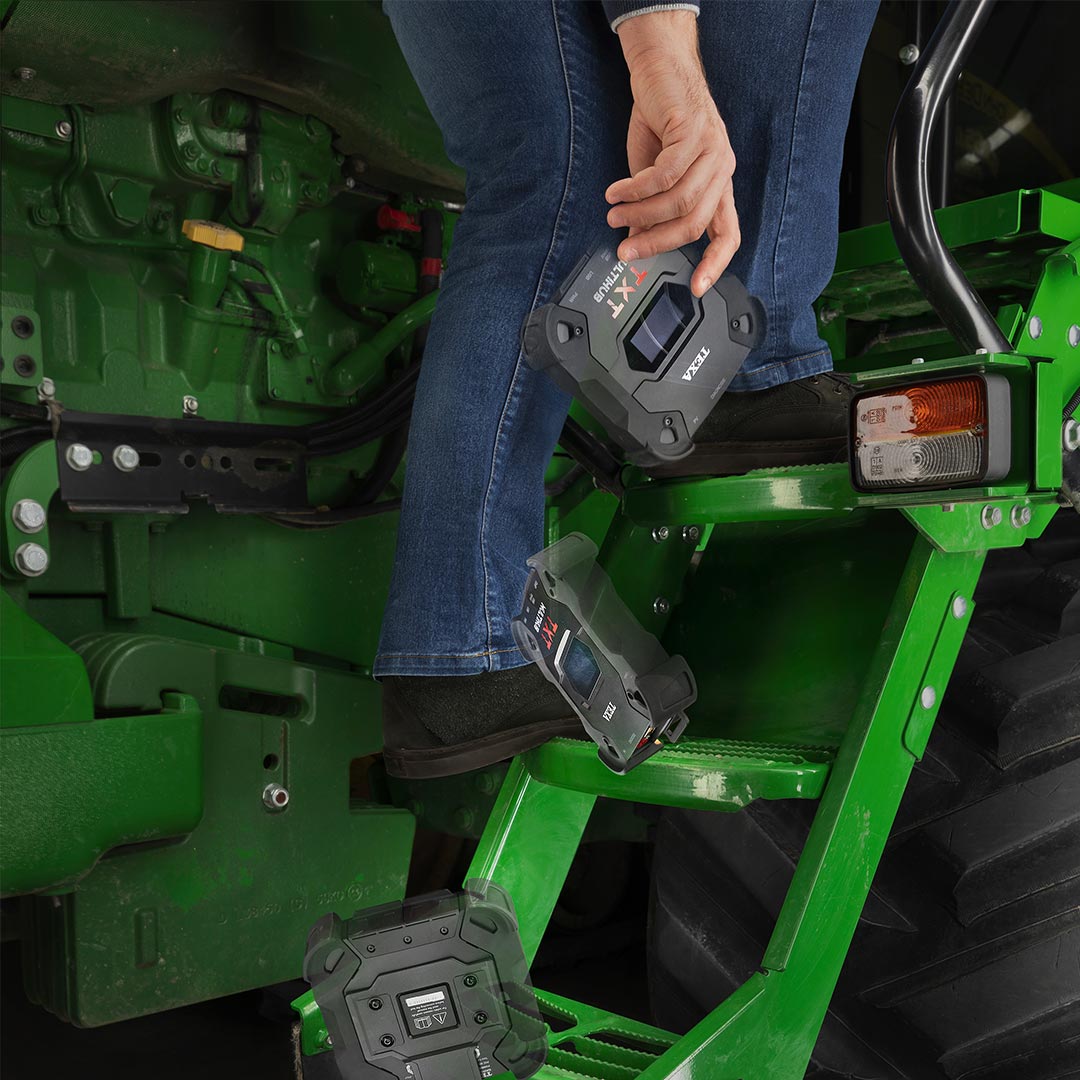

Ayrıca, askeri standart MIL-STD 810G transit düşme testi, darbeleri ve düşmeleri emmesini sağlar. Tüm bu özellikler, aletin herhangi bir çalışma durumunda elinden gelenin en iyisini yapmasına izin verir.

TXT MULTIHUB ayrıca özel “sağlam tasarımı” ve estetik özenle inşa edilmiş olması sayesinde çok kullanışlı ve izlemesi güzel.

"Sınırsız" bağlantı gerçek bir MULTIHUB

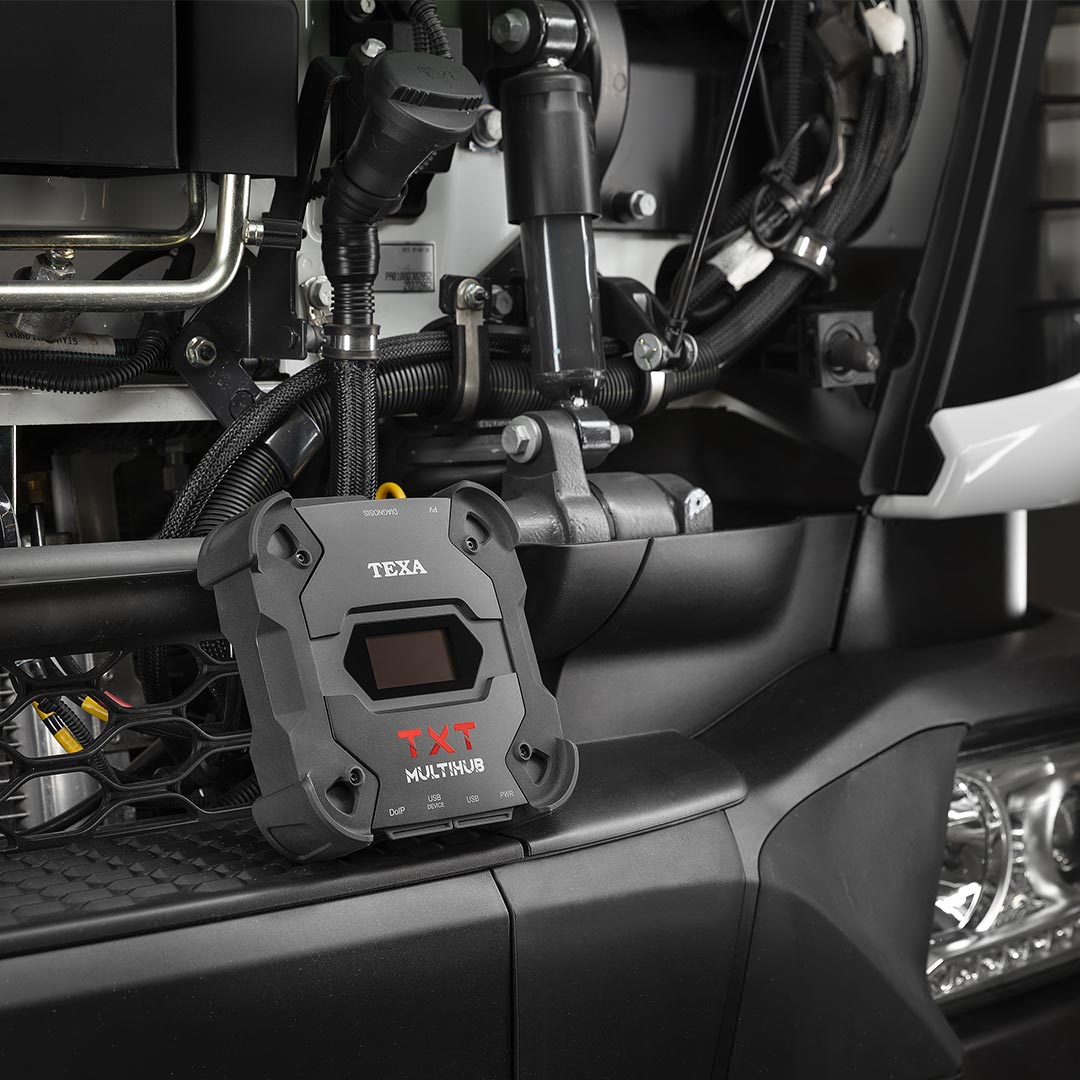

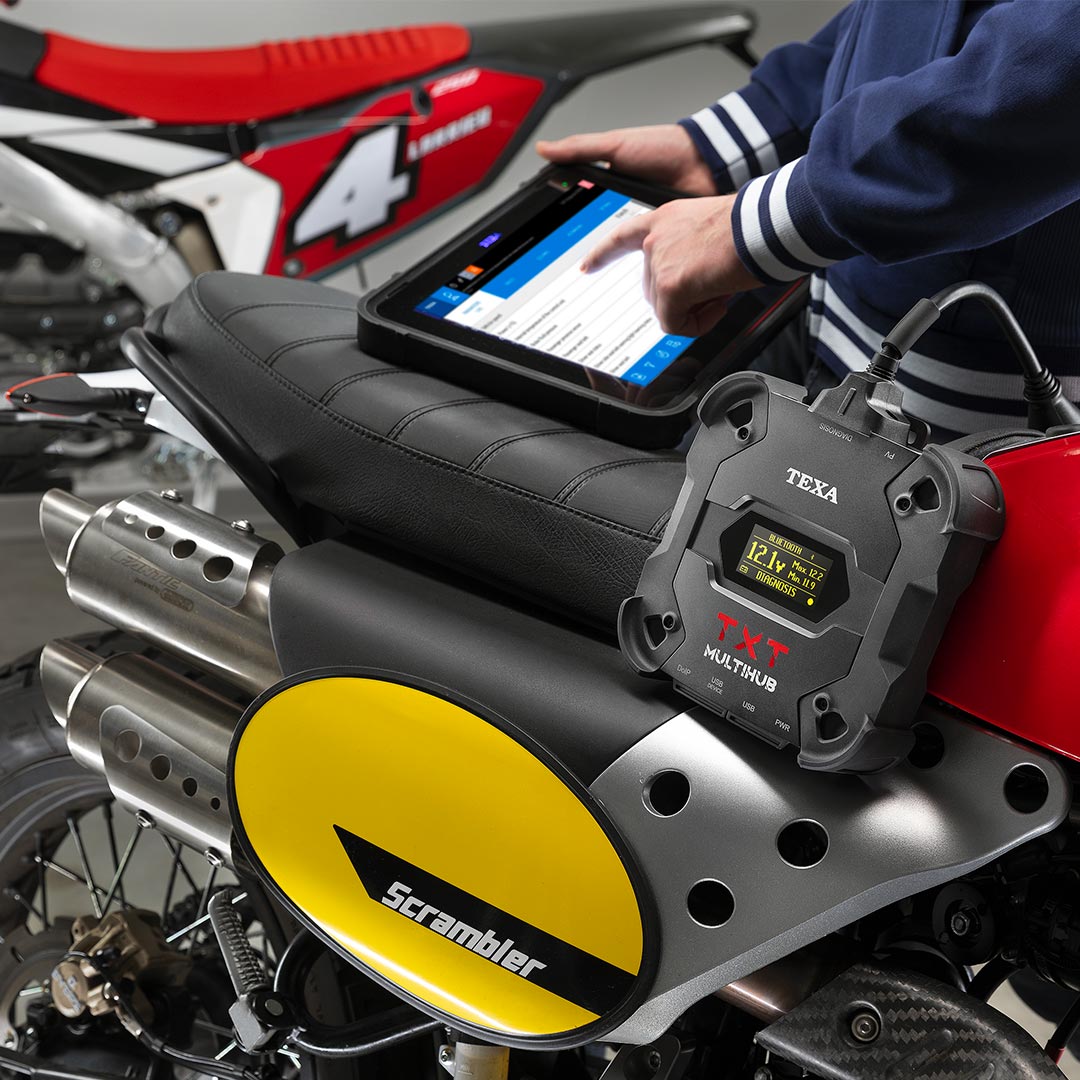

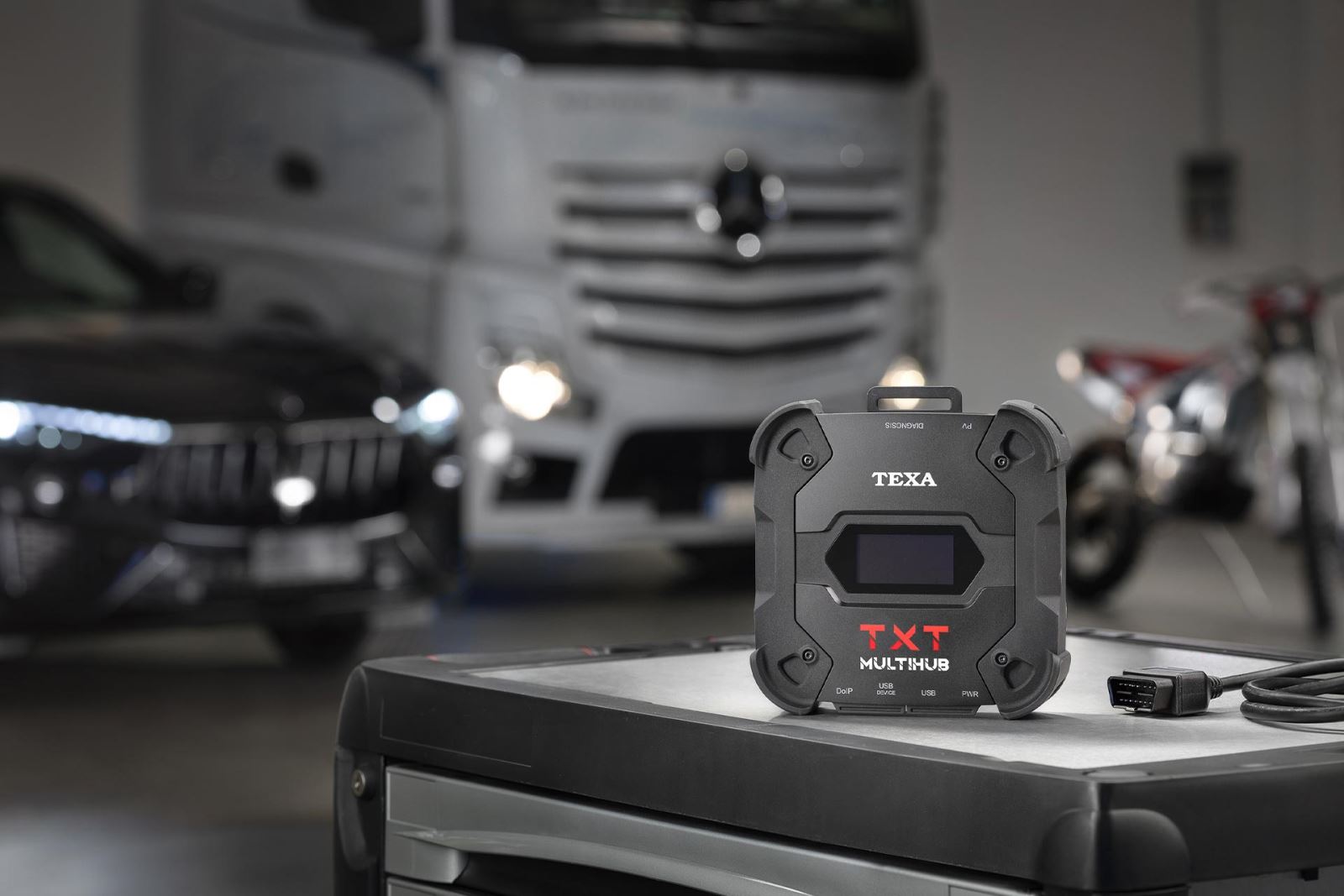

Arayüz, gelişmiş bir bağlantı kullanır; tamircilerin atölyeye giren her türlü araç üzerinde büyük bir esneklik ve hızla çalışmasına olanak tanır.

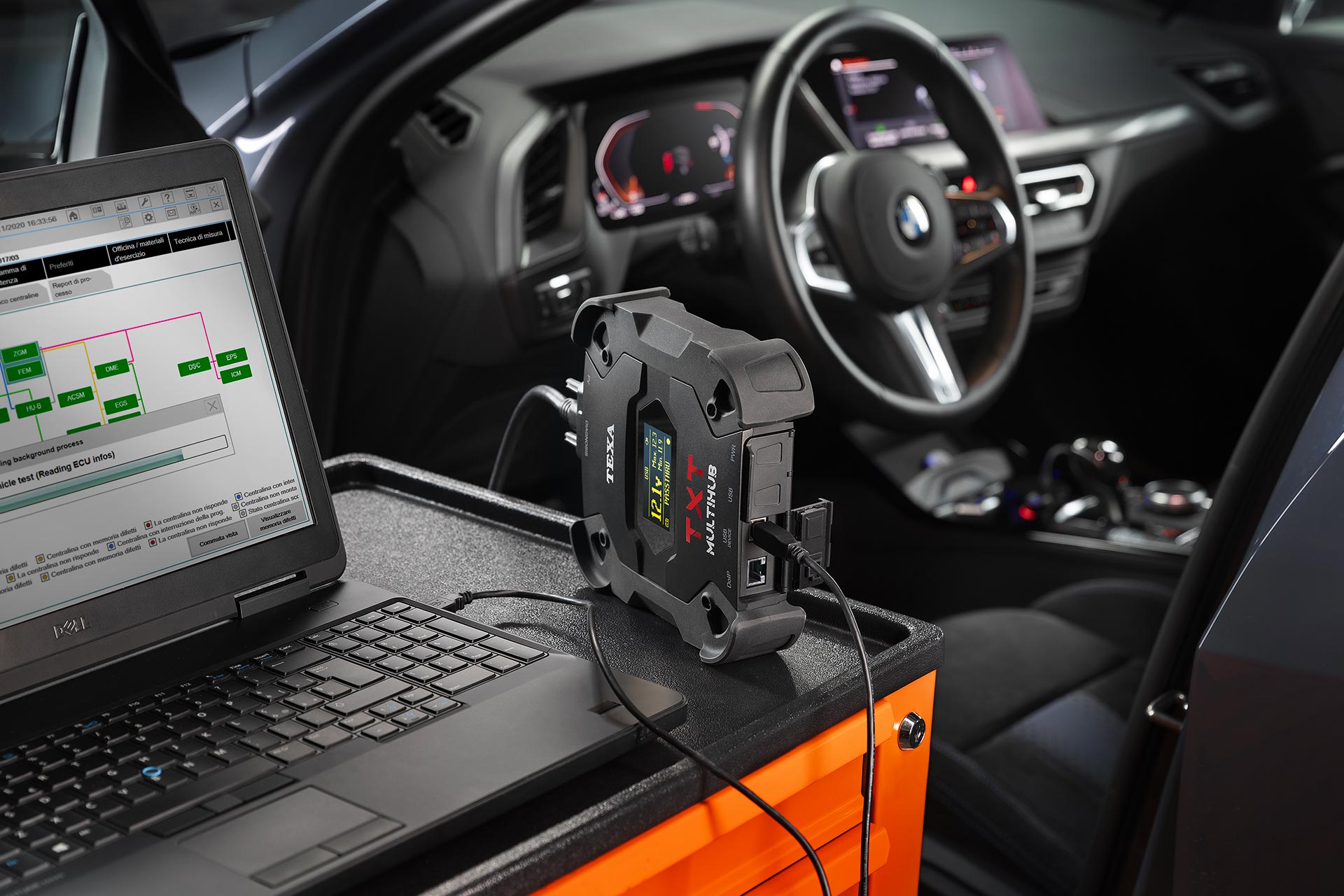

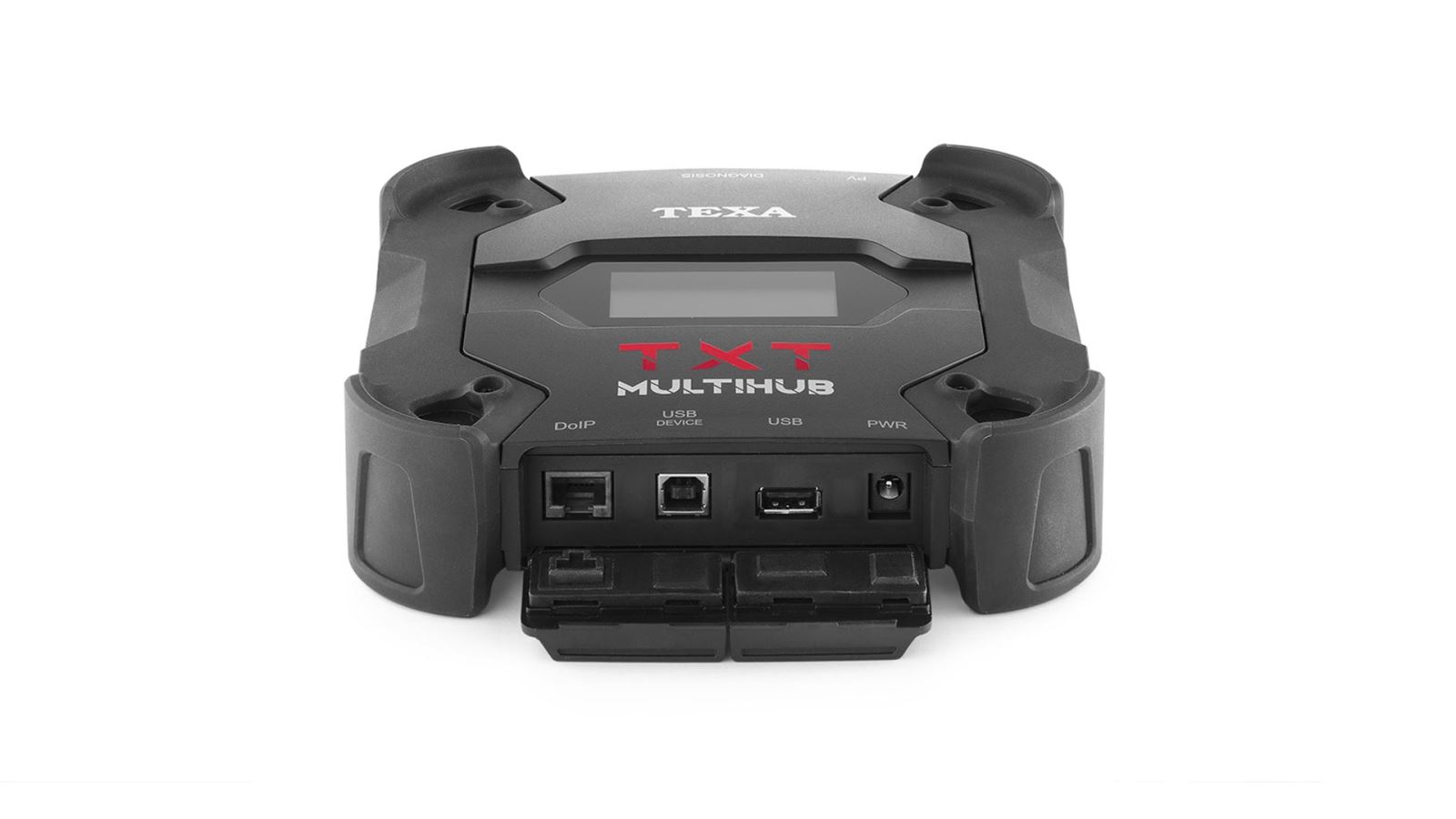

Araç, ekran birimiyle şu yollarla iletişim kurar:

Standart CAN ve DoIP kullanan teşhis işlemleri için Wi-Fi modülü

Pass-Thru (SAE J2534-1 ve SAE J2534-2) dahil olmak üzere tüm teşhis türleri için USB soketi

Geleneksel teşhisler için Bluetooth modülü

01 TXT MULTIHUB, DoIP (İnternet Protokolü Üzerinden Teşhis) teknolojisi ile donatılmış araçlarda, Wi-Fi'de bile kolayca teşhis yapılmasına olanak tanır. Araçlardaki yoğun elektronik aksam varlığını ve etkileyici ayrıntılı teşhis verileri yığınını yönetmek için geliştirilen bu standart, IP protokolüne dayalı bir bağlantı kullanılmasını gerektirir.

02 TXT MULTIHUB, daha önce de belirtildiği gibi, standart bir teşhisten Pass-Thru'ya tamamen otomatik bir şekilde geçse bile, herhangi bir konfigürasyonda çalışmaya hazırdır. SAE J2534-1 ve SAE J2534-2 düzenlemeleri ile uyumludur, bu nedenle bir araca bağlanabilir ve araç üreticileri tarafından sunulan ve örneğin yazılımı tek bir cihazda güncellemek için gerekli olan bakım ve teşhis verilerine doğrudan erişim sağlar. veya daha fazla kontrol ünitesi.

Pass-Thru, üreticilerin verilerine doğrudan erişim

En iyi Wi-Fi yapılandırması İstasyon veya Hotspot

TXT MULTIHUB, istasyon konfigürasyonunda ekran ünitesine bağlanabilir, böylece atölyenin W-Fi ağını veya alternatif olarak bir akıllı telefonu kullanabilir. Bu seçenek, IDC5 yazılımı ile TEXA VCI arasında daha fazla kapsama alanı ve daha hızlı veri alışverişini garanti eder.

Bunun yerine Hotspot yapılandırmasında, TXT MULTIHUB ile görüntüleme aracı arasında "noktadan noktaya" bir kablosuz bağlantı oluşturulabilir. Bu, atölyede bir Wi-Fi bağlantısı olmadığında çok yararlı bir seçenektir, ancak teşhis işlemleri daha fazla kapsama alanı ve hız gerektirir, bu özellikler Bluetooth'un garanti edemeyeceği özelliklerdir.

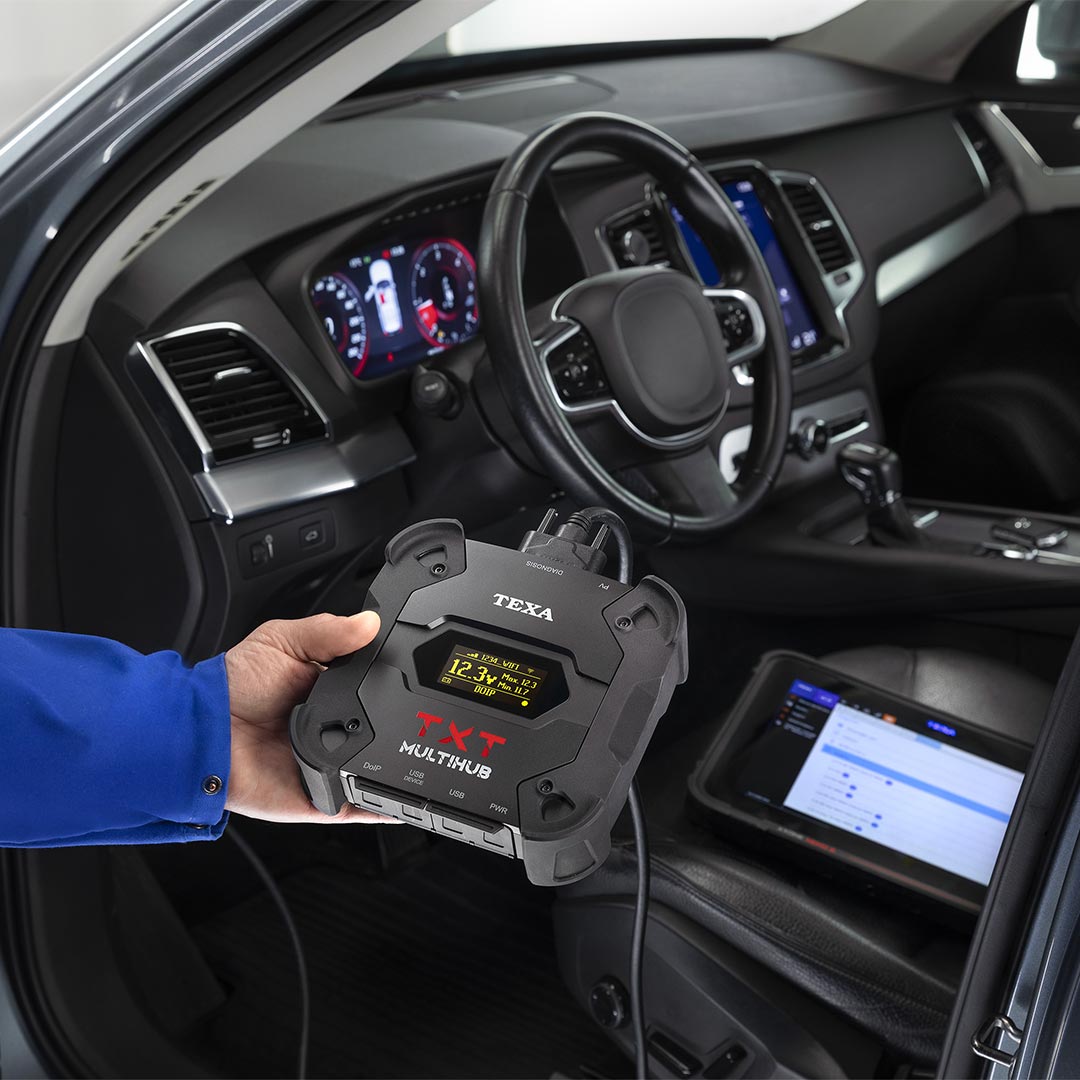

Linux "yerleşik" işletim sistemi sürekli gelişen bir arayüz

TXT MULTIHUB, kendisine harika bir kullanılabilirlik ve gelişme, gelecekteki yeni işlevlere sorunsuz bir şekilde uyum sağlama olasılığı sağlayan Linux işletim sistemi ile donatılmıştır.

Ayrıca Linux, Akıllı moddaki iletişim sayesinde BT güvenliğini ve verimliliğini artırır: arayüz, atölye dinamiklerine ve teşhis türlerine göre kanalları otomatik olarak değiştirir ve tamircinin müdahale etmesine gerek kalmadan her zaman mevcut olan en iyi bağlantıyı seçer.

Linux "yerleşik" işletim sistemi sürekli gelişen bir arayüz

Teknik özellikler

Ana işlemci:
• Tür: iMX6 1 GHz
• RAM: 512 MByte
• Yığın Depolama: eMMC 8 GByte

Yardımcı işlemci:
• Tip: STM32F439 168 MHz
• RAM: 2 MByte SRAM, 8 MByte SDRAM
• Flaş: 2 MByte

Güç kaynağı konektörü: PWR: 2.1 DC jakı

Güç kaynağı: 12 – 24 Vdc (OBD konnektörü veya özel kablolar aracılığıyla araç aküsünden)

Tüketim: 1 A @12 V maks.

USB konektörleri:
• USB: USB 2.0 ana bilgisayar tipi A maks. 1 A çıkış
• USB AYGITI: USB 2.0 aygıtı tip B (öncelikli konektör)

Bluetooth iletişimi: Bluetooth 5.0 (BDR/EDR/LE)

WiFi iletişimi: WiFi IEEE 802.11 b/g/n 2,4 GHz

Operasyonel bant: 2400 ÷ 2483,5 MHz

İletilen maksimum radyo frekansı gücü: 10 dBm (2400 ÷ 2483,5 MHz)

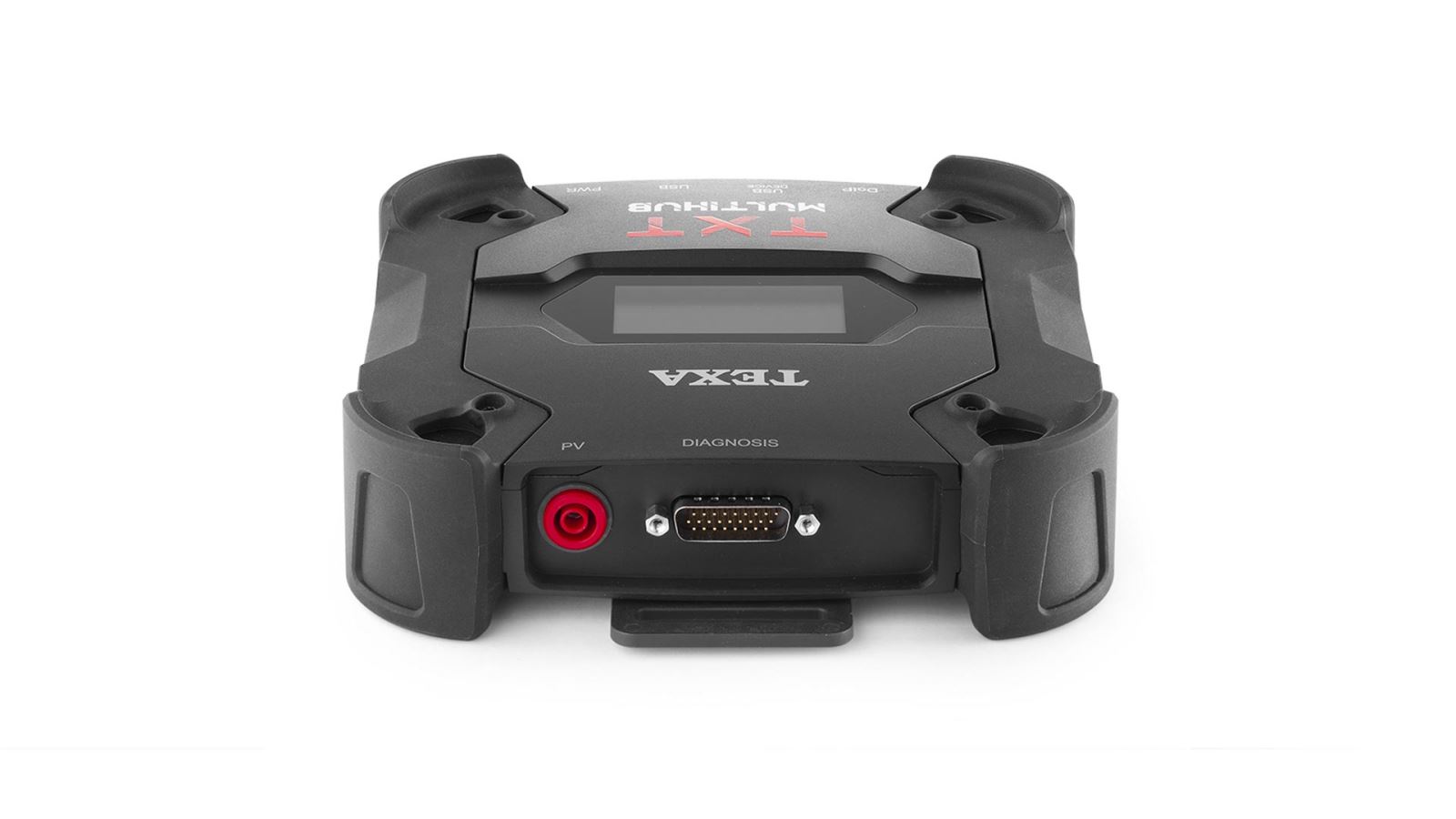

Teşhis konektörleri:
• TANI: DSUB-26HD (ISO 22900-1)
• DoIP: RJ45 (UDP/TCP 13400)

Elektronik anahtar: 2 yollu, 13 bağımsız konum

Kontrol üniteleri yeniden programlama konnektörü: PV (SAE J2534-1)

Kullanıcı arabirimi: Ekran OLED 64×128 nokta

Çalışma sıcaklığı: 0 ÷ 50 °C

Saklama sıcaklığı: – 20 ÷ 60 °C

Desteklenen protokoller:
• Yanıp sönme kodları
• K, L (akım koruması 100 mA ile), ISO9141-2, ISO14230
• CAN ISO11898-2 Yüksek Hız
• İkinci ISO11898-2 CAN kanalı
• CAN ISO 11898-3 DÜŞÜK Hız
• CAN SAE J2411 Tek Tel
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J2534-1
• SAE J1708
• UDP/TCP ISO 13400 (DoIP)

Çalışma nemi: 10 ÷ 80 % yoğuşmasız

Boyutlar [mm]: 176,1 x 175,4 x 46,8

Ağırlık: 600 gr

IP koruma seviyesi: IP53 * (*) Uygun şekilde kapatılmış koruyucu kapaklarla.

Direktifler:
RoHS 2011/65/UE
KIRMIZI 2014/53/TR
2015/863/AB

Elektromanyetik uyumluluk:
ETSI EN 301 489-1
ETSI EN 301 489-17

Radyo sistemleri: ETSI EN 300 328

Elektrik güvenliği:
EN 62638-1/AC:2015
EN 62311:2008
