NAVIGATOR TXB 2

NAVIGATOR TXB 2

Demo talep edin

TEXA araçlarının verimliliğini test edin.
Atölyenizde bir demo talep edin.

Şimdi talep et

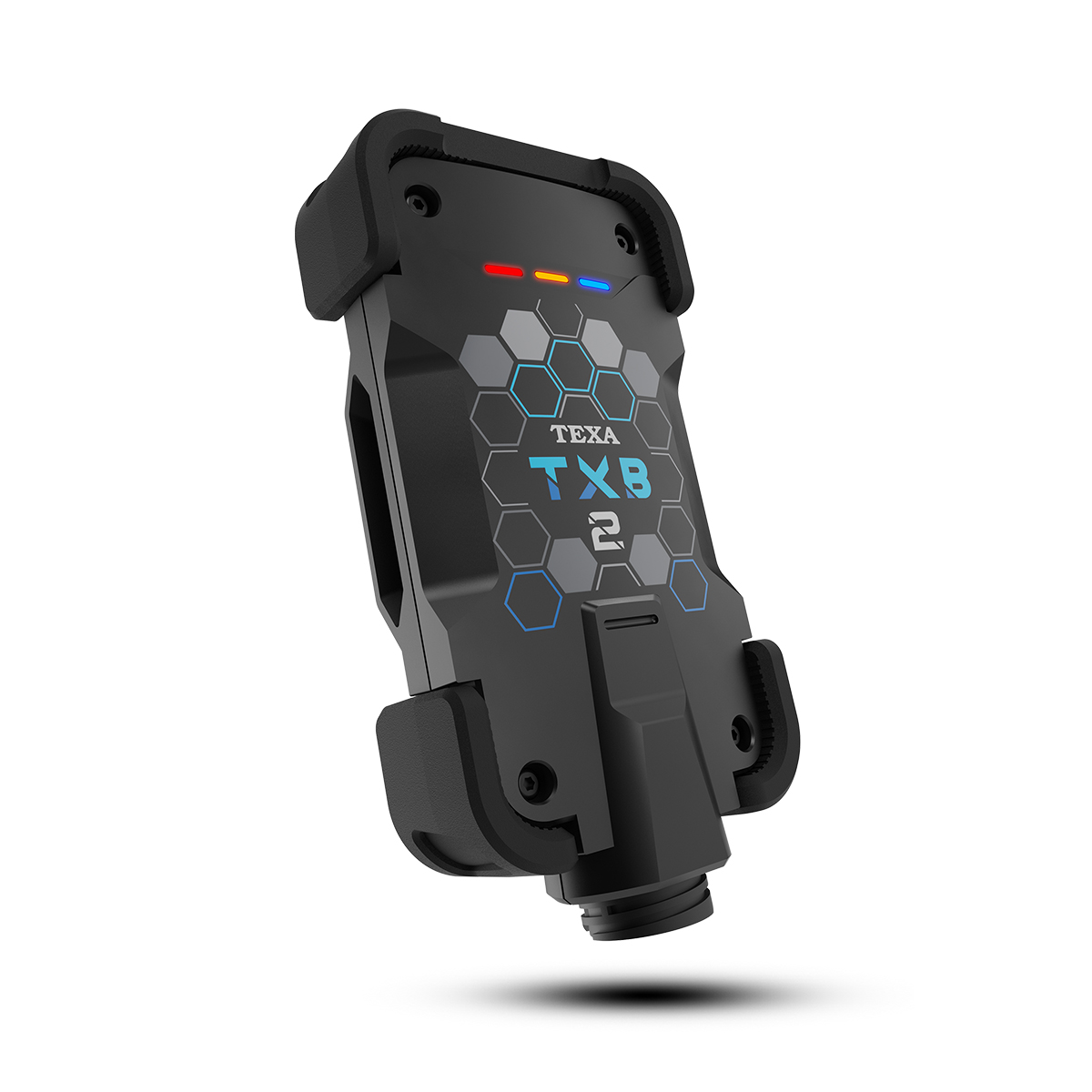

NAVIGATOR TXB 2, özellikle bisiklet ve deniz ortamları için geliştirilmiş en yeni nesil araç arayüzüdür.

Kullanılan işlemci onu daha da hızlı ve güçlü hale getirir ve PassThru modunda da kontrol ünitelerinden gelen verilerin hızlı ve hassas bir şekilde işlenmesine olanak tanır.



Yeni bağlantılar


En yeni nesil Bluetooth teknolojisi ve yeni USB C soketi, yeni RGB LED'ler sayesinde daha iyi kullanılabilirliğin yanı sıra daha hızlı bağlantıyı ve optimize edilmiş veri indirmeyi garanti eder. Donanım özellikleri onu tüm mevcut protokollerle uyumlu hale getirir ve entegre 16 pinli CPC konektörü, tüm BIKE teşhis kablolarının kullanılmasına olanak tanır. “Klasik” teşhisin yanı sıra hareket halindeyken teşhis oturumunun kaydedilmesine de olanak tanır*.



Ayrılmaz bir çift

IDC5, normalde bir atölyede gerçekleştirilen tüm işlemleri yönetmek için TEXA'nın olağanüstü teşhis yazılımıdır.

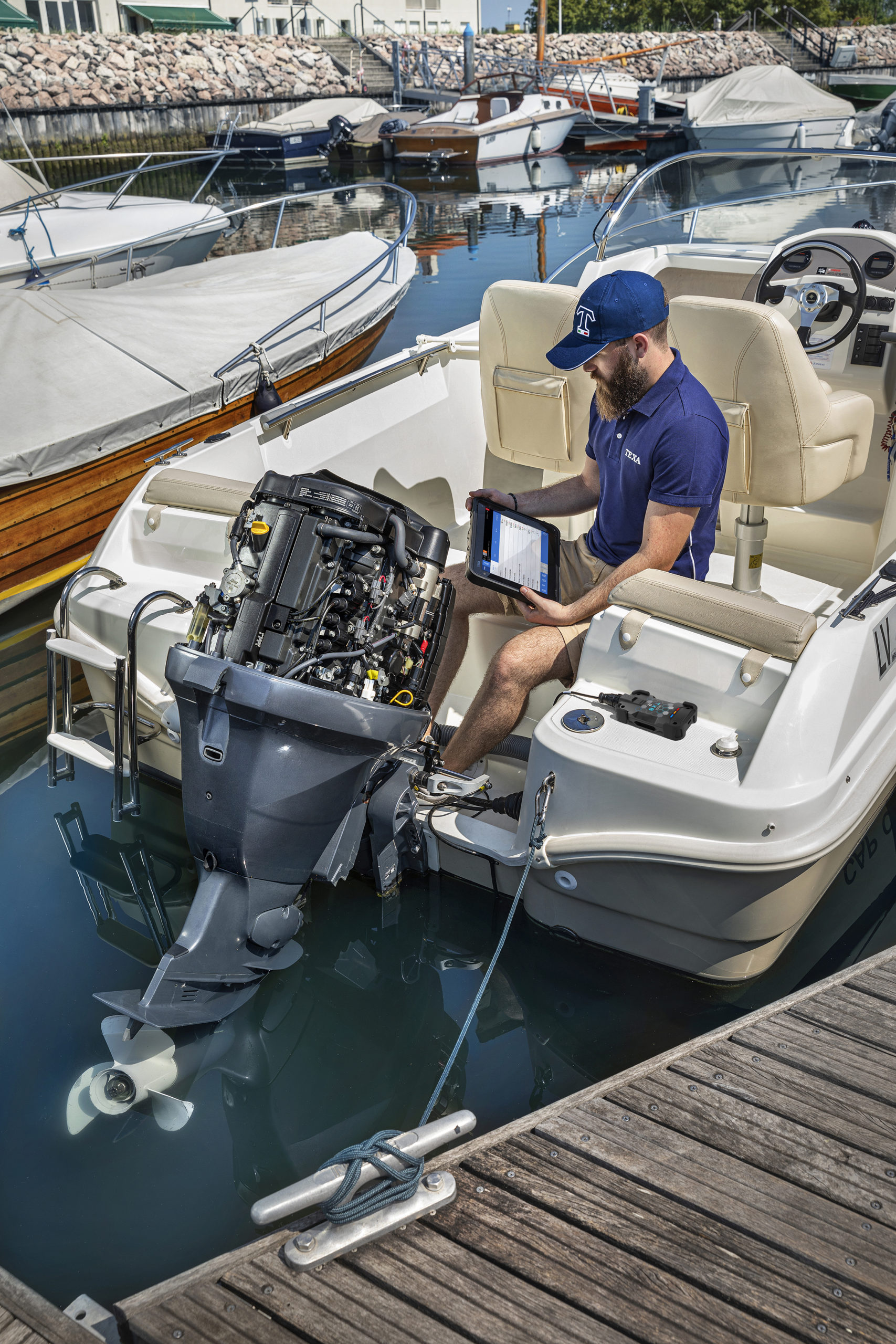

TEXA'nın lider olduğu BIKE ve MARINE ortamları için tasarlanan bu sistem, onarım teknisyenlerinin, aralarında hata okuma ve temizleme için kendi kendine teşhis koyma, mühendislik parametrelerinin ve arıza durumlarının görüntülenmesi de dahil olmak üzere tüm önemli işlemleri gerçekleştirmesine olanak tanır. kontrol ünitesi, araca monteli cihazların devreye alınması, ayarlanması ve yapılandırılması, uyarı lambalarının devre dışı bırakılması, kontrol ünitelerinin konfigürasyonu, yakıt ayarı ve enjeksiyon zamanlaması, anahtar programlama.

IDC5, pazarda 20 yılı aşkın süredir oluşturduğu dünya çapındaki ağ sayesinde, dolaşımdaki araçların olağanüstü kapsama alanını garanti edebiliyor.

Sürekli derinleştirilen bir teşhis

IDC5, üzerinde kurulu kontrol ünitelerini ve olası hataları tespit ederek aracı tarayan Küresel Tarama veya aracın kullanım koşullarını gösteren çeşitli parametrelerin ve verilerin görüntülenmesi için Çerçeveyi Dondur gibi son derece karmaşık ve kullanışlı bir dizi işlev sunar. Bir arıza meydana geldiğinde araç.

Özel odaklanmaya yönelik dikkat, daha sonra, MARINE ortamı için kolların konfigürasyonu ve BIKE ortamı için CIP işlevi gibi, her bir ortamın ihtiyaçlarını karşılamak amacıyla belirli işlevlerin incelenmesine ve uygulanmasına getirildi. bir kaç.

Teknik Detaylar

MODEL
NAVIGATOR TXB 2

MANUFACTURER
TEXA S.p.A.

PROCESSOR
CORTEX M7 STM32H735AGI6 up to 550 MHz, 1MB
FLASH, 564KB RAM

SRAM MEMORY
16 MBits organized in 1024K x 16 bits

SRAM
256 MBits organized in 4096K x 4 banks x 16 bits

eMMC MEMORY
8 GByte on an 8-bit bus

VEHICLE BATTERY
System management at 12 V and 24 V

EXTERNAL POWER SUPPLY
12 ÷ 24 V

USB COMMUNICATION
2.0 high speed 5 V / 500 mA

WIRELESS CONNECTION
Bluetooth 5.0 class1

OPERATIONAL BAND
2402 ÷ 2480 MHz

MAXIMUN RADIO FREQUENCY POWER TRANSMITTED
10 dBm

ELECTRONIC SWITCH
2-way, 13 independent positions

DIAGNOSTIC CONNECTOR
16-pin CPC

SUPPORTED PROTOCOLS
• Blink codes
• K, L (with current protection 100 mA),
ISO9141-2, ISO14230
• FD CAN 11898-2:2016 2 channels
• CAN ISO 11898-3 LOW Speed
• CAN SAE J2411 Single Wire
• SAE J1850 PWM
• SAE J1850 VPW
• SAE J1708
• RS232

VISIBLE WARNINGS
LED: RGB x3

12 V CONSUMPTION
300 mA

24 V CONSUMPTION
100 mA

OPERATING TEMPERATURE
0 ÷ 50 °C

STORAGE TEMPERATURE
– 20 ÷ 60 °C

OPERATING MOISTURE
10 ÷ 80 % without condensation

DIRECTIVES
RED 2014/53/EU
RoHS 2011/65/EU and Delegated Directive 2015/863/EU

SAFETY
EN 62368-1
EN 62311

ELECTROMAGNETIC COMPATIBILITY
EN 301 489-1
EN 301 489-17

RADIO SYSTEMS
EN 300 328

WEIGHT
215 g
